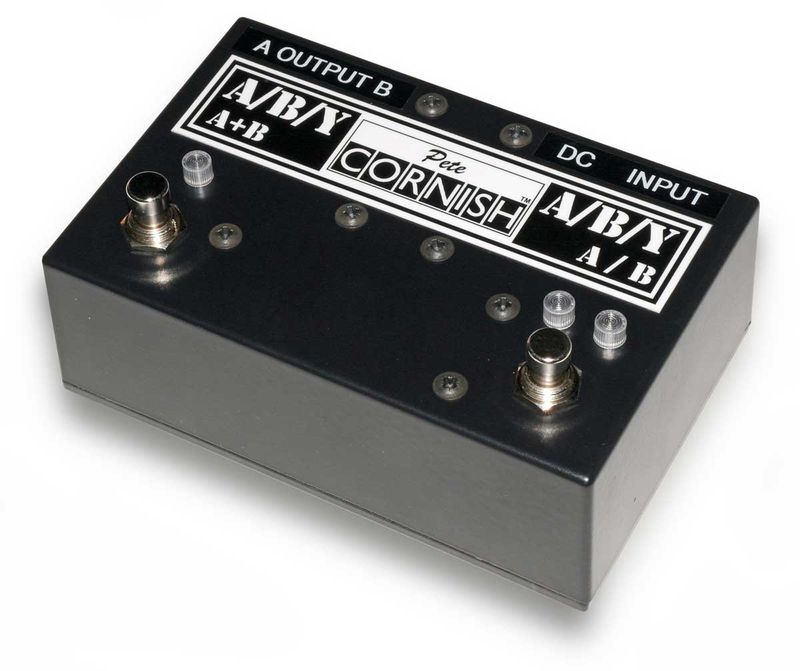

Battery Free A/B/Y BOX
本機の入力インピーダンスは高品位な真空管アンプと同等に設計されており、Unity Gain Class A Line Driver（LD-1）を搭載しています。
さらに、周囲の無線電波による干渉を低減する高性能RFフィルターを内蔵しています。第2段には強力なUnity Gain低インピーダンス・ラインドライバーを採用しており、長いケーブルでも音質や音量の劣化なく信号を伝送することが可能です。入力はアクティブ／パッシブのギター、ベース、その他の電子楽器に対応しています。
2台までのアンプなどの機器に信号を出力する事ができます。
出力は2系統です。Output AはアンバランスのUnity Gain・低インピーダンス出力で、アンプ入力、またはアンプへ接続するエフェクトユニットへの入力に適しています。Output BはTRSジャックによるグラウンドリフト仕様で、Output Aと同レベル・同インピーダンスです。2台目のアンプへの接続、またはエフェクトを経由してアンプへ接続する用途に適しています。またOutput Bには位相反転スイッチを装備しており、2台のアンプの位相が一致しない場合でも、正しい位相で信号を出力することが可能です。
1台のアンプの2チャンネルへ信号を送ることも可能です（例：Fender Twin Reverb）。各チャンネルを異なる設定で使用することができます。この場合、位相の反転を確認する事が重要です。Fender Twin Reverbの2チャンネルは互いに逆位相となっています。
両チャンネルを同一の音量およびトーンに設定し、それぞれの入力に接続します。A+Bスイッチをオンにした際、音量が大きくなる場合は同位相、小さくなる場合は逆位相です。逆位相の場合はOutput Bの位相を反転させてください。
これによりチャンネル1（Rhythm）とチャンネル2（Lead）の切り替え、または同時使用が可能になります。
各出力にはエフェクトユニットを接続することも可能です。
A+B LEDがオフの状態では、LED AまたはLED Bによりアクティブな出力が表示されます。
A+Bフットスイッチを押す（LED点灯）と、Output AおよびBの両方に同一信号が送られます。
AまたはBのLEDは点灯したままとなるため、A+Bスイッチを再度オフにした際にどちらの出力が有効になるかを確認することができます。
注：本機は、アンプのスピーカー出力を複数のスピーカーへ分配する用途には使用できません。
バッテリーは着脱式のバッテリーホルダーに収容されていて容易に交換できます。使用するバッテリーはアルカリ・タイプをお薦めいたします。IN/PWRジャックにプラグを差し込むとバッテリーからの電源供給が始まりますので，バッテリーを長持ちさせるために、未使用時はプラグをこのジャックから抜いてください。本機を長期間使わない場合はバッテリーを取り出しておくことをお薦めいたします。推奨バッテリー・タイプは006P(MN1604)です。
本機は9VDC〜24VDCの安定化されたノイズの少ない電源で使用可能です。すべての電圧においてゲインはUnityとなります。
24VDCを超える電圧、または極性が逆のアダプターは使用しないでください。本機を損傷する恐れがあります。
AC出力のアダプターは使用できません。使用した場合、本機に恒久的な損傷を与えます。
不適切な電源使用による損傷は保証対象外となります。
最大出力：+9dBm / 2.24Vrms / 6.25V P-P
最大出力：+18dBm / 6.2Vrms / 17.6V P-P
| 製造元 : PETE CORNISH(TM) |
| 価格 : 115,940円（税込） |
|
|
